厳密対空標識 ST-600 ソキア製整準台に装着

厳密 対空標識 ST-600 下部 ソキア製整準台に装着


トプコン社製 プリズム 整準台

※一部の測量機メーカのプリズム整準台には装着できません。( ニコンは微妙にプリズム装着穴(24.5mm)が小さいので厳密対空標識は、装着できません。)
 通常のプリズム装着穴は25mmですが、必ず、厳密対空標識を装着するプリズム装着穴を ご確認下さい。

厳密対空標識 ST-600  縦 600 x 横 600 x 厚3 (単位：mm)

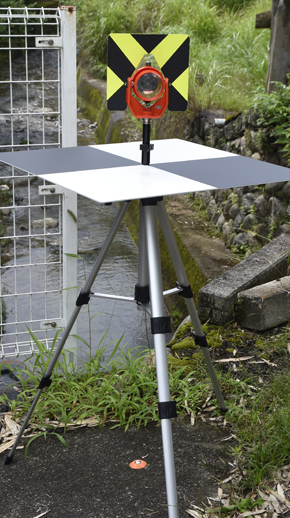

 厳密対空標識 装着状況

厳密対空標識 脱着部を

 プリズム整準台に装着する。

 プリズム整準台に装着完了。

厳密対空標識三脚アダプター 厚み20mm

厳密対空標識 三脚アダプター
外径φ130mm 中心穴φ25mm 厚み20mm

ポリエチレンフォームの独立気泡（独泡）タイプ
5/8インチ メスネジ(深さ約15mm)

厳密対空標識に装着 三脚アダプター

測量用三脚 脱着部 5/8インチの上部に装着

外径φ130mm 中心穴φ25mm

厳密対空標識ST-600+は、表示パネル固定に5/8インチオスネジ (実用新案登録済) を使用しています。5/8インチのオスネジ上部にGNSS受信機やプリズムを装着できるので、ネットワーク型RTK測量やRTK-GNSS測量、トータルステーション測量により、瞬時に対空標識の座標が計測できます。また、オプションの5/8アダプターとクイックリリースアダプターを使用することで、GNSS測量機やプリズムの取り外しがスムーズにできます。

厳密対空標識 ST-600+ に、GNSS受信機を装着※

 厳密対空標識 ST-600+ に、ソキア プリズムを装着※

 ※厳密対空標識 ST-600+ に、GNSS受信機やソキアプリズム等を装着する場合、5/8アダプターとクイックリリースアダプタが必要です。(別売)

対空標識 ST-600+の5/8オスネジに5/8アダプターを装着

クイックリリースアダプタ (別売) / 5/8アダプター (別売)

対空標識 ST-600+に、5/8アダプターを装着

受信機の5/8メスネジに、クイックリリースアダプターを装着


墨出し器用 エレベータ三脚 (オスネジ部5/8)

厳密対空標識の脱着部 5/8インチ メスネジ(深さ約15mm)

エレベータ三脚オスネジ部:(5/8)に装着

厳密対空標識 ST-600+ に、GNSS受信機を装着

厳密対空標識 ST-600+ に、ソキア プリズムを装着

※受信機の底面約3.5mmの余裕が必要です。RS-232Cのキャップを外す必要があります。


厳密対空標識 ST-600
ソキア製整準台に装着

●材質はアルミ複合板です。
 厚さ3mm・5mm

DroneScan® 厳密対空標識は、測量三脚上部のプリズム整準台に装着する剛性板を看板材料で実績があり、軽量で、耐候性もあり、板材としての強度もあるアルミ複合板を採用しました。表示フィルムは屋外耐候性５〜６年です。

 ●対空標識の設置作業性が良い。

 DroneScan® 厳密対空標識は、地面等に設置する大型対空標識等に比べ、測量三脚上部のプリズム整準台 ( プリズムを外した状態 ) に装着するので、整準作業がスムーズに行えます。

厳密対空標識の脱着部 5/8インチ メスネジ(深さ約15mm)

●飛行高度の高いUAV測量やUAVレーザー測量の対空標識として使用できる。

DroneScan® 厳密対空標識は、現在、60cm角の対空標識と90cm角の対空標識を提供しています。飛行高度の高いUAV測量やUAVレーザー測量の対空標識に使用できます。

突風や強風時には安全のため作業を中止し、対空標識を撤去してください。

送料について
ST-600・ST-900シリーズの送料は別途必要となります。
ファックスでの見積(注文)書はこちら <PDFデータファァイル>

厳密 対空標識 ST-600

厳密 対空標識 ST-600 下部

厳密対空標識 ST-600
重量 約 800g/枚

商品説明
表示部
標示部色 白/黒
アルミ複合板/黒フィルム
H=600mm W=600mm D=3mm
脱着部アルミ製
直径 25mm 高20mm
5/8インチ メスネジ(深さ約15mm)

表示部パネル止め
袋ナット黒ステンレス約10mm

受注生産品
10枚まで(土日祝除く約５日〜10日)

ST-600、ST-600+のいずれか5枚まで翌日出荷可

厳密 対空標識 ST-600+

表示部パネル止め
5/8インチオスネジ


オスネジ保護キャップ

厳密 対空標識 ST-600+ 下部

厳密対空標識 ST-600 +
重量 約 800g/枚

商品説明
表示部
標示部色 白/黒
アルミ複合板/黒フィルム
H=600mm W=600mm D=3mm
脱着部アルミ製
直径 25mm 高20mm

表示部パネル止め
アルミ製
5/8インチオスネジ
黒アルミ約H=12.5mm
ネジ部 H= 9.0mm
土台部 H= 3.5mm
直径 φ18mm
(5/8オスネジ)

保護キャップ
ポリ塩化ビニール製
直径 φ17mm
H=約15mm


受注生産品
10枚まで(土日祝除く約５日〜10日)

ST-600、ST-600+のいずれか5枚まで翌日出荷可

厳密対空標識
三脚アダプター


厳密対空標識
三脚アダプター 厚み20mm

厳密対空標識
三脚アダプター

重量約15g
直径 130mm
中心穴 直径 25mm
厚み 20mm

ポリエチレンフォームの独立気泡（独泡）タイプ

測量用三脚 5/8インチの上部に厳密対空標識を装着するためのアダプター

厳密対空標識脱着部に装着

クイックリリースアダプター
5/8アダプター


クイックリリースアダプター
+
5/8アダプター

クイックリリースアダプター
アルミ製 (輸入品)
全長88mm 支柱長76mm
上部5/8インチオスネジ
L12mm
下部 直径 φ12mm メス
重量約63g

5/8アダプター
アルミ製 (輸入品)
全長50mm 支柱長24mm
上部直径 φ12mm オス
下部5/8インチメスネジ
重量約23g


接合後
全長112mm 支柱長100mm
上部5/8インチオスネジ
L12mm
下部5/8インチメスネジ
重量約85g

5/8アダプター


厳密対空標識 ST-600+ に
 5/8 アダプターを固定

 5/8アダプター
アルミ製 (輸入品)
全長50mm 支柱長24mm
上部直径 φ12mm オス
下部5/8インチメスネジ
重量約23g

厳密 対空標識 ST-900

厳密 対空標識 ST-900 横

厳密対空標識 ST-900
重量 約 3,000g/枚

商品説明
表示部
標示部色 白/黒
アルミ複合板/黒フィルム
H=900mm W=900mm D=5mm
脱着部アルミ製
直径 25mm 高20mm
表示部パネル止め
袋ナット黒ステンレス約10mm

受注生産品
10枚まで(土日祝除く約５日〜10日)

DroneScan® 対空標識の販売実績 2020年12月31日現在

弊社のDroneScan® 対空標識は、大学･大学院(国立･県立･私立)や公立研究所、建設会社、電力･ガス系会社、建設コンサルタント会社、測量会社、土地家屋調査士事務所をはじめ、測量機器販売会社、写真撮影会社、ドローン機器販売会社などに納入実績があります。 (販売開始2017年７月〜現在)

大学･高校･研究機関･公共団体等

78※

 ※大学･大学院15校･国立研究開発法人

建設会社

133※

※一部上場会社 25社

建設コンサルタント･測量会社
･土地家屋調査士事務所

219※

その他(撮影業務･測量機器販売等)

74

ドローン講習機関関連、販売会社

建設工事･測量･考古学調査･電力･ガス関連･農業森林関連･バイオ関連・写真解析等

DroneScan® 対空標識 の 種類

ＵＡＶ対空標識 T-100
対空標識 10cm x 10cm

ＵＡＶ対空標識 T-150
対空標識 15cm x 15cm

ＵＡＶ対空標識 T-200
対空標識 20cm x 20cm

ＵＡＶ対空標識 T-300
対空標識 30cm x 30cm

ＵＡＶ対空標識 T-300S
対空標識 30cm x 30cm

ＵＡＶ対空標識 T-400
対空標識 40cm x 40cm

↓新商品↓
対空シート GCP-300
対空標識 30cm x 30cm

↓新商品↓
厳密対空標識 ST-600
対空標識 60cm x 60cm

↓新商品↓
厳密対空標識 ST-900
対空標識 90cm x 90cm
